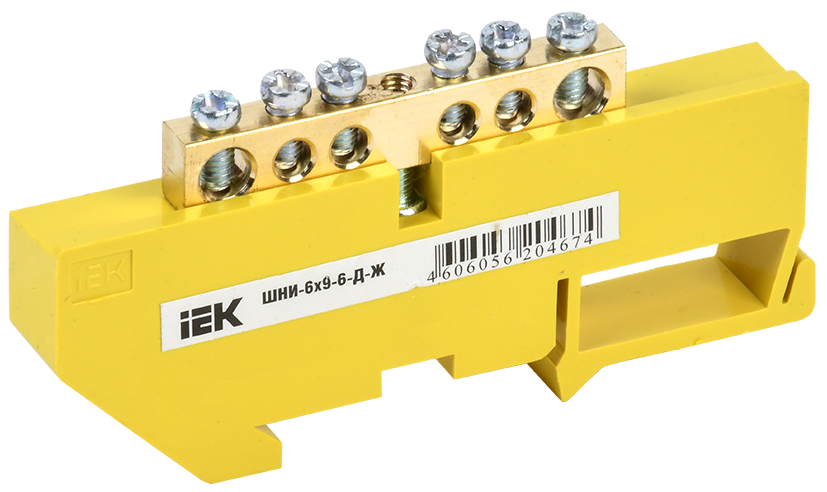

Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ).
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.
Выполнены из латуни.
Широкий номенклатурный ряд.
ХАРАКТЕРИСТИКИ
Сечение шины | 6х9 |
Номинальный ток In, А | 100 |
Материал | Латунь |
Тип поверхности | Необработанная |
Количество кабельных выводов | 8 |
Длина шины, мм | 66 |
Типоисполнение |
Без изолятора, крепление по краям |
Винты крепления | М4 |
Номинальное напряжение, В | 400 |
Максимальное поперечное сечение проводника, мм² |
1.5...10 |
Минимальное сечение, мм² |
20 |
Температура эксплуатации, °C |
-40...+50 |
Высота, мм | 9 |
Толщина, мм | 6 |
Вес, кг | 0.020 |
Тип монтажа | На DIN рейку |
Количество шин | 1 |
Назначение шины |
PEN-земля-ноль |
Модель или исполнение | Прочее |
